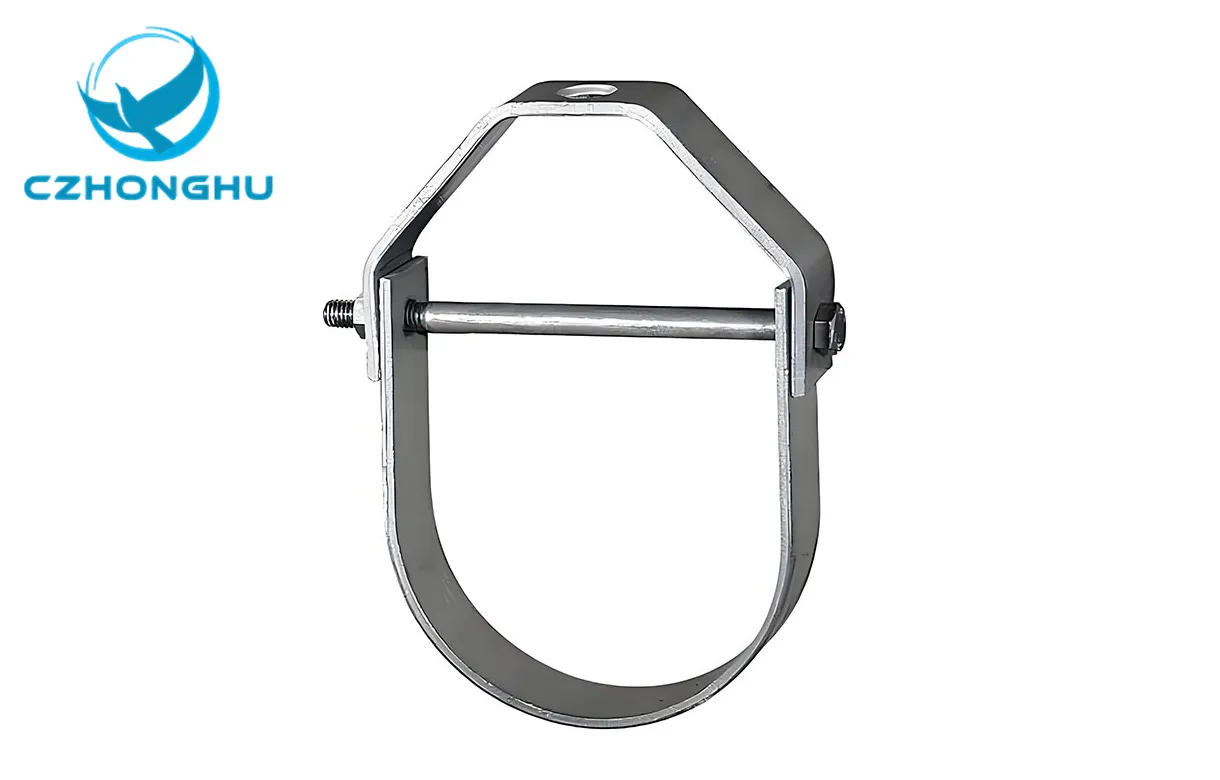

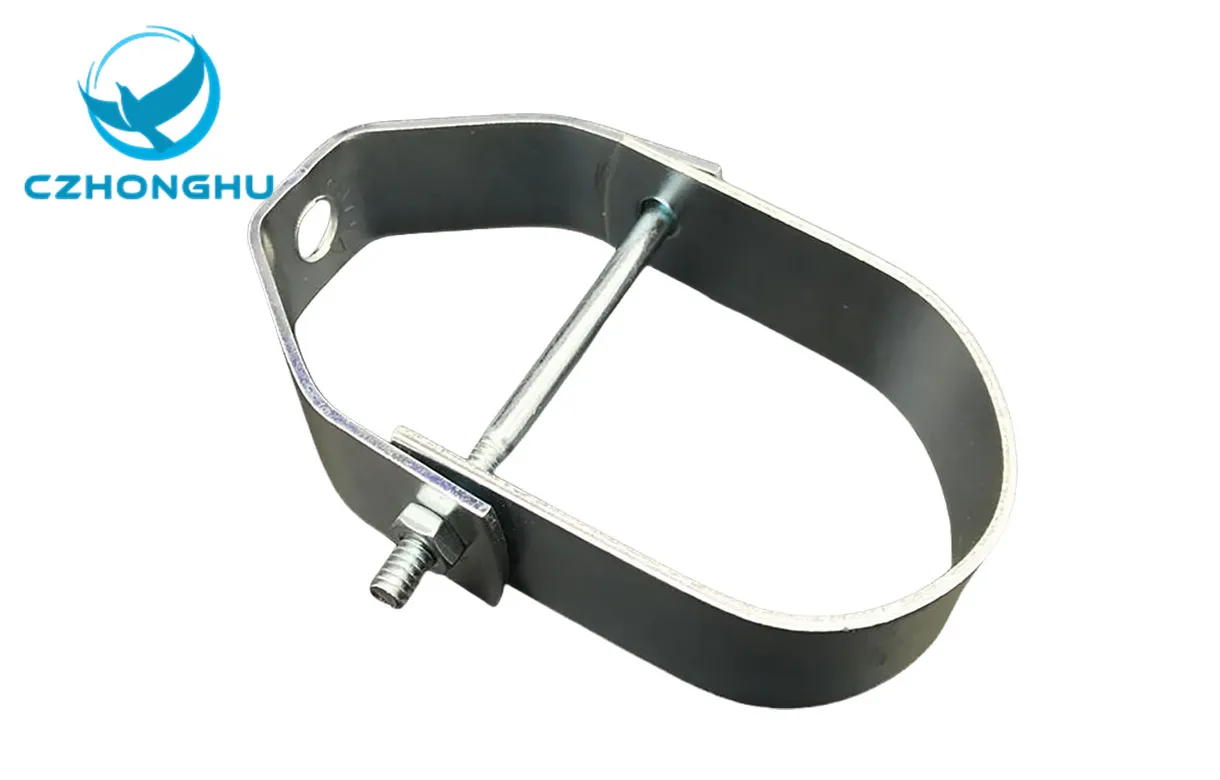

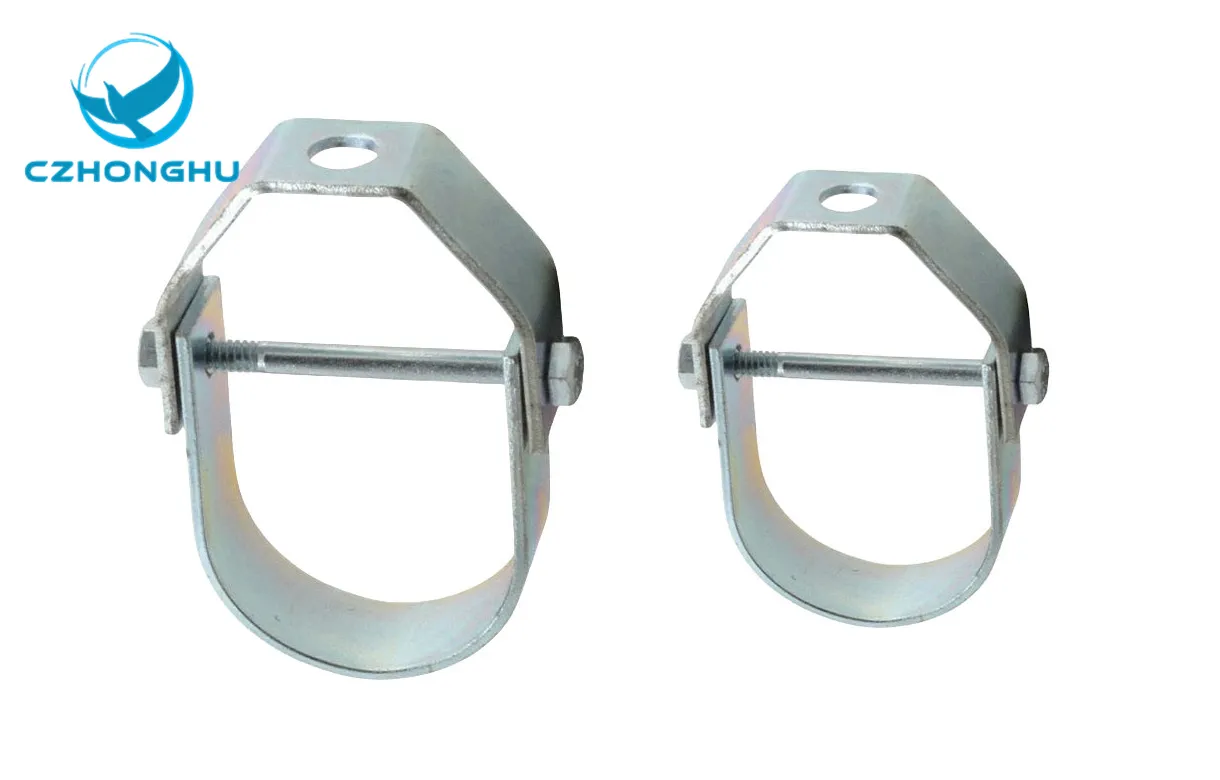

Un colgador de horquilla es un dispositivo ajustable de dos partes para suspender tuberías. Su Sección superior es una horquilla en forma de U que se une a una varilla roscada, mientras que la parte inferior es una correa formada que sostiene la tubería. Conectada por un alfiler, esta articulación permite girar. El conjunto está asegurado por encima con tuercas y arandelas. Su función principal es soportar el peso y el contenido de la tubería, permitir el ajuste vertical, restringir el movimiento lateral y acomodar el pivote vertical limitado debido a la expansión térmica.
| Tamaño de la tubería de hierro | Datos de especificación | Rec. Carga máx. (LBS.) | Aprox. Wt. Por 100 (libras) | |||||||
| Un | B | C | D | E | F | Parte superior | Inferior | |||
| 1/2 | 3/8 | 1 1/8 | 1 11/16 | 2 1/16 | 1/4 | 7/16 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 3/4 | 3/8 | 1 1/8 | 1 11/16 | 2 9/16 | 1/4 | 7/16 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 1 | 3/8 | 15/16 | 2 1/16 | 2 11/16 | 1/4 | 5/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 22 |
| 1 1/4 | 3/8 | 1 5/8 | 2 17/2 | 3 11/16 | 1/4 | 7/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 26 |
| 1 1/2 | 3/8 | 1 7/8 | 2 7/8 | 3 3/16 | 1/4 | 11/16 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 34 |
| 2 | 3/8 | 2 1/4 | 3 5/16 | 4 7/16 | 5/16 | 1 1/4 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 38 |
| 2 1/2 | 3/8 | 2 7/8 | 3 7/16 | 4 7/8 | 1/4 | 115/16 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 86 |
| 3 | 1/2 | 35/16 | 4 3/4 | 6 1/2 | 5/16 | 1 3/4 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 96 |
| 3 1/2 | 1/2 | 4 1/32 | 5 15/16 | 7 15/16 | 5/16 | 2 9/16 | 8Ga x 13/16 | 10Ga x 13/16 | 1130 | 114 |
| 4 | 5/8 | 4 7/8 | 5 7/8 | 8 3/16 | 3/8 | 2 17/8 | 8Ga x 13/16 | 10Ga x 13/16 | 1430 | 126 |
| 5 | 5/8 | 4 3/16 | 5 11/16 | 8 7/16 | 1/2 | 1 7/16 | 4Ga x 1 1/4 | 8Ga x 1 1/4 | 1430 | 204 |
| 6 | 3/4 | 5 1/16 | 6 13/16 | 10 1/8 | 1/2 | 1 3/4 | 3Ga x 1 1/2 | 8Ga x 1 1/2 | 1940 | 240 |
| 8 | 3/4 | 6 3/16 | 8 1/16 | 12 7/16 | 5/8 | 1 7/8 | 3Ga x 1 3/4 | 8Ga x 1 3/4 | 2000 | 486 |
| 10 | 7/8 | 6 3/4 | 10 9/16 | 15 7/16 | 3/4 | 2 13/16 | 3/8x1 3/4 | 3Ga x 1 3/4 | 3600 | 806 |
| 12 | 7/8 | 7 3/32 | 11 10/16 | 15 7/8 | 3/4 | 2 1/4 | 3/8x2 | 3Ga x 2 | 3600 | 1034 |
| 14 | 1 | 9 1/4 | 14 3/8 | 20 1/4 | 7/8 | 4 3/8 | 1/2x2 | 1/4x2 | 4200 | 1430 |
| 16 | 1 | 11 5/16 | 16 15/16 | 21 15/16 | 1 | 2 13/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4600 | 2100 |
| 18 | 1 | 13 7/8 | 13 1/16 | 22 5/26 | 1 | 3 9/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4800 | 2440 |
| 20 | 1 1/4 | 15 1/8 | 17 3/4 | 27 3/12 | 1 1/4 | 3 3/4 | 5/8x3 | 3/8x3 | 4800 | 4700 |
| 24 | 1 1/4 | 18 3/8 | 23 1/2 | 31 1/4 | 1 1/4 | 4 | 5/8x3 | 3/8x3 | 4800 | 5800 |
Esta hoja de especificación es solo de referencia. Aimco Intemational Group Corp. se reserva el derecho de realizar cambios en el diseño sin previo aviso.
Material: Normalmente hecho de acero al carbono (por ejemplo, ASTM A36) para el servicio general. El acero inoxidable (por ejemplo, 304 o 316) se utiliza para entornos corrosivos o aplicaciones de alta pureza.
Acabado: Los acabados comunes incluyen galvanizado en caliente (para resistencia a la corrosión), negro (acabado de molino liso) o, a veces, pintado.
Ajustabilidad vertical: La característica más prominente. Las tuercas en la varilla roscada por encima y por debajo de la horquilla permiten un posicionamiento preciso en altura.
Acción de giro: la conexión del pasador de horquilla permite que la tubería pivote ligeramente, evitando la tensión en la percha y las tuberías durante el movimiento térmico.
Soporte rígido: proporciona un soporte fuerte y confiable, restringiendo el movimiento horizontal.
Diseño de dos piezas: simplifica la instalación; la correa inferior se puede colocar en la tubería antes de que se conecte la horquilla superior.
